产品中心PRODUCTS

产品简介

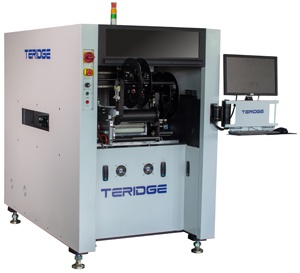

HM系列全自动高速贴装机

全自动高速贴装机

产品特性


Teridge HM系列是针对SMT行业开发的在线式自动贴装机,可用于Mylar膜料, 标签,屏蔽盖,泡棉以及补强板等小而薄的零件的贴附,广泛用于智能手机、平板电脑、可穿戴设备、FPC、摄像头模组、显示模组等行业。

HM-1800使用伺服丝杠驱动,HM-2800则使用直线电机驱动,为客户提供了多种的选择以适应产线对产能和精度的需求。


产品特性和优势

1.         可配2-4个Feeder和吸嘴,双吸嘴,产能最高可达3600PCS/h以上。

2.         贴装精度高,可达+/-0.075mm。

3.         适用性强,可贴装标签、泡棉和FPC补强板等薄片类零件。


产品参数

项目

规格

HM-1800

HM-2800

外型尺寸(W*D*H

980 *1610 *1500mm

1035 *1610 *1500mm

贴装精度

±0.1mm

±0.075mm

驱动系统

伺服丝杠

直线电机

工作效率

2000pcs/h

3600pcs/h

XY最大速度

1200mm/s

2000mm/s

XY最大加速度

1G

2G

最大PCBA尺寸

350*450mm

最大吸嘴数量

4

4

最大飞达数量

4

4

供料方式

卷料飞达

卷料飞达

电源

220V/50hz Max 16A

功率

2.2kw

2.4kw
